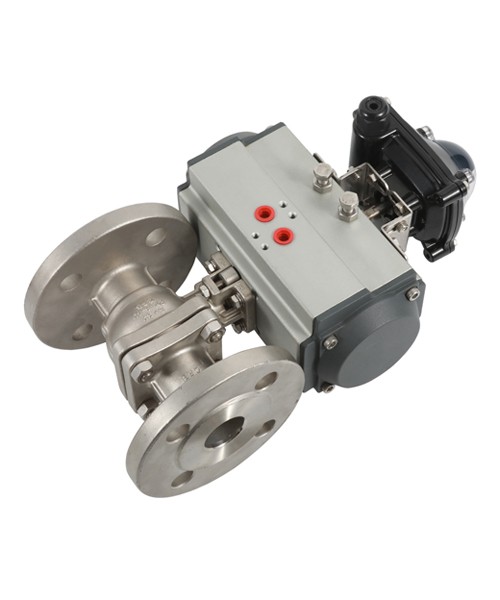

气动执行器的工作原理和基本构成。
工作原理：
当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。此时气动执行阀两端的气体随B管咀排出。反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。

基本构成
气动执行器的调节机构的种类和构造大致相同，主要是执行机构不同。因此在气动执行器介绍时分为执行机构和调节阀两部分。气动执行器由执行机构和调节阀（调节机构）两个部分组成。根据控制信号的大小，产生相应的推力，推动调节阀动作。调节阀是气动执行器的调节部分，在执行机构推力的作用下，调节阀产生一定的位移或转角，直接调节流体的流量。
1、气动装置主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成；成套气动装置还应该包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件组成。
2、气动装置与阀门的连接尺寸应符合ISO5211(底部)、GB/T12222和GB/T12223的规定。
3、带手动机构的气动装置，在气源中断时，应能用其手动机构进行气动球阀的启闭操作，面向手轮时，手轮或手柄应逆时针旋转为阀开，顺时针旋转为阀关。
4、活塞杆端部为内、外螺纹时，应有标准扳手适用的扳手口。
5、活塞的密封圈应便于更换与检修。
6、带缓冲机构的气动装置，其缓冲机构的行程长度可参照《表1》的规定。
7、带可调缓冲机构的气动装置，应有缸体外部调节其缓冲作用的机构。
8、气缸进出气口的螺纹尺寸应符合MANUR NORM(附件标准)sypv,GB/T7306.1、GB/T7306.2和GB/T7307的规定。
